随着纺织行业自动化需求的提升，同步带直线模组因其高效、稳定、长行程等特点，逐渐成为纺织机械升级的核心部件之一。本文以鼎格同步带直线模组为例，从工作原理、组成结构、优势分析、应用场景、选型要点及维护建议等方面，解析其在纺织机行业中的具体应用
一、工作原理：精准传动，高效驱动
同步带直线模组通过电机驱动同步轮转动，带动同步带牵引滑块沿直线导轨往复运动，实现精准的线性位移。其核心在于啮合传动：同步带齿与带轮齿槽无滑动啮合，确保传动比严格恒定（误差可控制在±0.05mm以内）
在纺织机械中，这一特性尤其适合需要高速、长行程的动作，例如布料裁切、纱线引导等场景。鼎格模组通过优化皮带张紧结构（如螺钉调节松紧），进一步提升传动稳定性，适应纺织机高频率启停的需求
二、主要组成：模块化设计，灵活适配

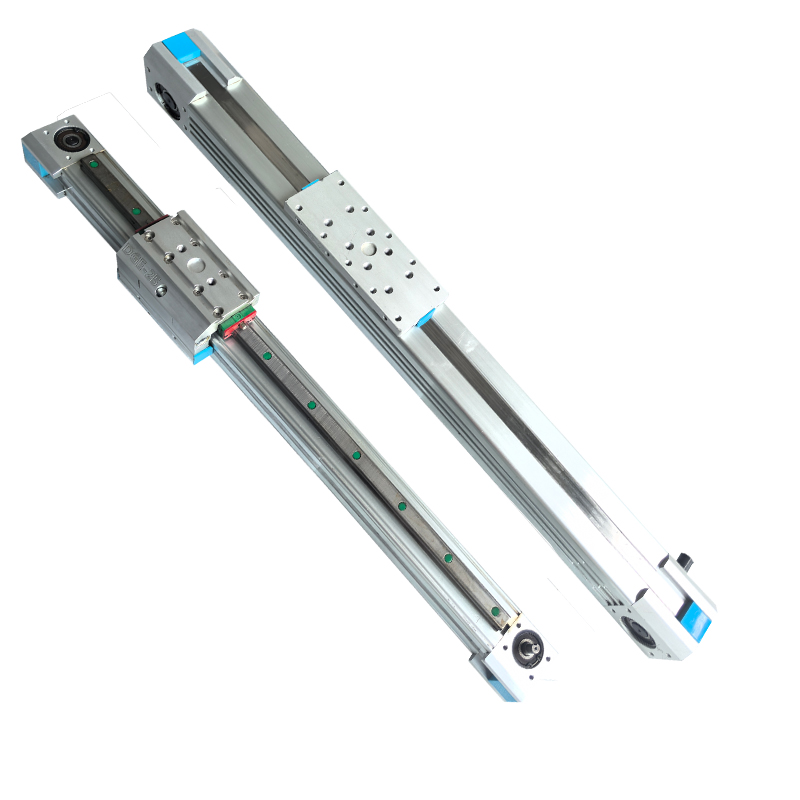

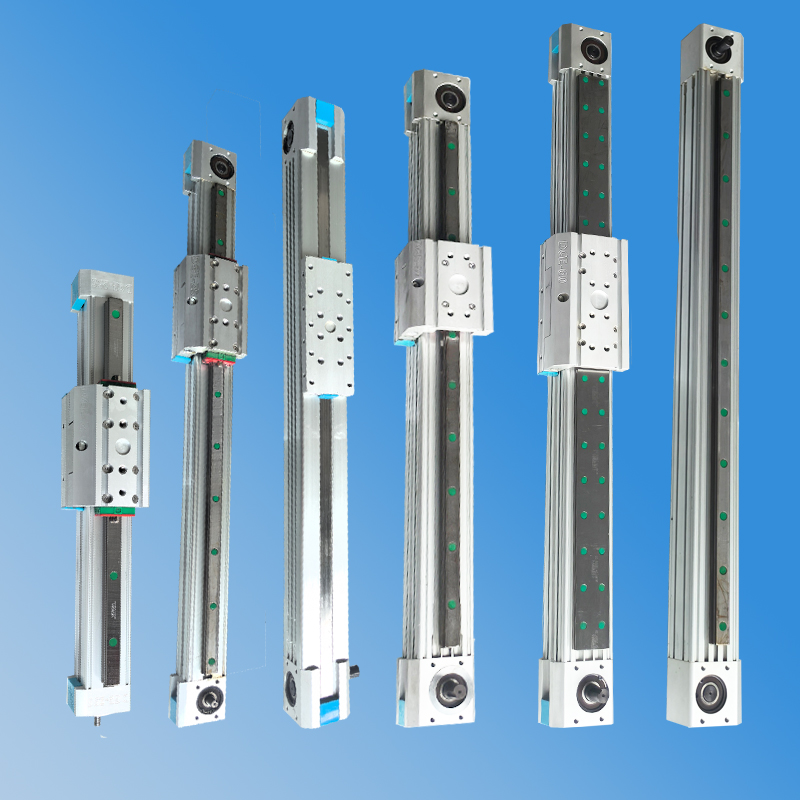

鼎格同步带直线模组由以下核心部件构成：
同步带与带轮：采用德国马牌同步带，耐磨性强，确保长期高速运转的可靠性5。
直线导轨与滑块：上银碳钢导轨提供高刚性支撑，搭配低摩擦滑块，减少抖动对纺织面料的影响。
驱动电机：可选伺服或步进电机，伺服电机适用于高速精密定位（如5m/s），步进电机则适合低速高负载场景
铝型材主体：轻量化设计（重量仅6.98kg起），便于集成到纺织机的有限空间内5。
传感器与防护装置：光电开关实现位置检测，不锈钢防尘带避免纤维粉尘侵入，延长使用寿命
、优点分析：为何成为纺织行业优选？
高速与长行程优势：同步带模组速度可达5m/s，是滚珠丝杆的5-10倍，且有效行程可达6米，适合纺织机大范围布料输送
低噪音与低维护成本：啮合传动无金属摩擦，噪音低于60dB，且无需润滑，减少停机维护时间
高负载与适应性：鼎格模组负载能力达60kg，可适配纺织机中重型纱锭搬运；铝合金结构耐腐蚀，适应车间温湿度变化
性价比突出：相比丝杆模组，同步带方案成本降低30%-50%，适合中小型纺织企业自动化改造
四、应用场景：从纱线到成品的全流程
纱线卷绕与导引：通过高精度定位（±0.1mm），确保纱线均匀缠绕，减少断线率
布料裁切与分条：利用高速特性（5000mm/s），实现高效裁切，提升生产效率
印花机定位系统：多轴联动模组（如XY十字滑台）精准控制印花位置，避免图案错位
自动化搬运机械手：搭载60kg负载，完成布卷装卸、堆垛等重体力作业
五、选型要点：匹配需求的关键参数
负载与行程：根据布料重量选择负载能力（1-60kg），避免超载导致皮带磨损；行程需预留10%-20%余量，防止共振
精度要求：短行程（1米内）选±0.05mm精度模组，长行程需结合闭环伺服系统补偿误差
环境适应性：若车间存在油污或湿度高，需选择防水防尘型号（如NSK轴承+不锈钢防护带）
电机选型：高速场景用伺服电机（如台达伺服），低速高负载用步进电机，垂直安装时需加装刹车装置
六、维护建议：延长寿命的实用技巧
定期检查皮带状态：每季度检测皮带张紧度与齿形磨损，单根断裂需整体更换，避免受力不均
清洁与防腐蚀：用干布清除纤维粉尘，避免酸碱清洁剂腐蚀铝型材；防护罩破损需及时修复
温度控制：工作环境温度需低于60℃，高温会导致皮带老化加速1。
长期停用处理：闲置时放松皮带张力，防止塑性变形
鼎格同步带直线模组凭借其高速、长行程、低维护成本的优势，已成为纺织机械自动化升级的核心驱动力。未来，随着智能纺织设备的普及，同步带模组在精度与智能化控制（如AI动态调谐）领域的突破，将进一步推动行业向高效、节能方向发展。企业在选型时需结合具体工艺需求，通过科学匹配参数与规范维护，最大化设备价值
